Milling machines

5 Achsen Bearbeitungszentrum - Universal

Deckel Maho DMU 80 P HI-DYN

2005

Neue Spindel (Austausch 2023) mit max. 1000 Stunden

Heidenhain iTNC 530

Do0k2t

X-Weg : 800 mm

Y-Weg : 700 mm

Z-Weg : 600 mm

Automatischer Schwenkfräskopf (B-Achse)

NC-Rundtisch: 900x630 mm (C-Achse)

Gewicht des Werkstücks: 800 Kg

Motorspindel: 12-18000 U/min

Werkzeugaufnahme: SK 40

Werkzeugwechsler: 30 fach

AUSSTATTUNG

IKZ 40 Bar

Späneförderer

Handrad

SK 40 Werkzeuge

OKUMA Euro Center V50

Baujahr 2002

Steuerung

OSP-U100L

Verfahrwege

X-1020

Y-510

Z-525

Tischbelastung 680kg

Spannfläche 1200x510

Werkzeugwechsler

20 Magazinplätze

Späneförderer

CNC Bearbeitungszentrum

Deckel Maho DMC 64 V

HEIDENHAIN ITNC 530

DREHZAHLBEREICH SPINDEL: 12000 1/MIN WERKZEUGAUFNAHME: SK 40

X-ACHSE BEWEGUNG: 640 MM

Y-ACHSE BEWEGUNG: 600 MM

Z-ACHSE BEWEGUNG: 500 MM

ÄUSSERE LÄNG: 850 MM

ÄUSSERE BREIT: 630 MM

GRÖSSE DER T-NUTE: 14

ANZAHL DER T-NUTEN: 6

ABSTAND ZWISCHEN: 100

MASCHINEN - DATEN

Typ Bearbeitungszentrum - Vertikal

Fabrikat SPINNER

Zoczm8z

Typ MVC 1100

Baujahr 2008

Steuerung CNC

Siemens

Herkunftsland Deutschland

Lieferzeit sofort

Frachtbasis ab Standort

TECHNISCHE DETAILS

x-Weg 1100 mm

y-Weg 510 mm

z-Weg 510 mm

Eilgang 18/18/15 m/min

Steuerung Siemens

Typ 840 D SL Shop Mill

Tischfläche 1200x600 mm

Werkstückgewicht 1000 kg

Spindeldrehzahlen - stufenlos 8000 U/min

Spindelaufnahme: ISO 40

Werkzeugwechsler 24

Kühlung durch die Spindel 20 bar

Maschinengewicht ca. 8 t

Raumbedarf ca. 3000x2350 m

Shop mill

Vorbereitung für 4 Achse

UVA Hommel Unverzagt 1030 Plus

2012

Siemens Shop Mill

Verfahrwege

X : 1030mm

Y : 540mm

Z : 620mm

Arbeitsbereich

Größe ( L x B ) 1200 x 540mm

Anzahl der T-Nuten/Nutenbreite : 5/18 mm

Abstand Tisch - Spindelnase : 150-770 mm

Tischbelasbarkeit: 1000kg

Bglab39nl0u

Vorschübe und Eilgänge

Eilgang 35m/min

Max. Vorschubgeschwindigkeit : 10.000 mm/min

Hauptantrieb

Antriebsleistung : 13,5 kW ( S ),

Dmichdlml

Drehzahlbereich : 10-10.000 min-1

Werkzeugmagazin

Speicherplätze : 24 Doppelarm

Max. Werkzeugdurchmesser : 80mm

Max. Werkzeuglänge : 300mm

Max. Werkzeuggewicht : 7 kg

Werkzeugwechselzeit : 2 sek.

Die Maschine kann gerne unter Strom besichtigt werden.

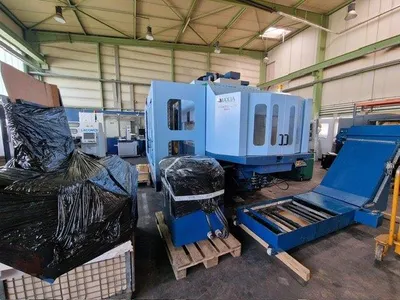

5-Achsen-Vertikal-Bearbeitungszentrum MAM72-63V/PC-2

Gebrauchtmaschine Baujahr 12/2005

Maschine mit technischen Daten und Standardzubehör

X, Y, Z : 760X845X660 mm

A -120º ~ +30º

C 360º

Tisch (Pallet) 500 X 500 mm

wie vorstehend beschrieben, mit

- FANUC 5-Achsen-CNC-Steuerung 30i

- Hauptspindel 40 — 12.000 min”,

- Spindelaufnahme SK 40 DIN 69871 Big+

- Direktes Wegmeßsystem über Drehgeber für A- und C-Achsen

- CE-Zeichen

- Dreifarbanstrich silber, hellblau, dunkelblau

Sonderzubehör der Maschine

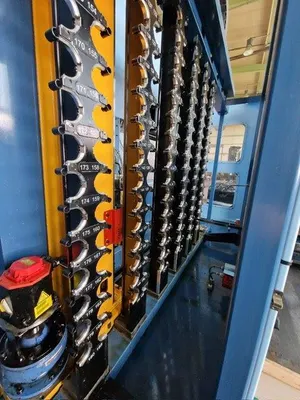

1 Erweiterungen der Werkzeugmagazinkapazität von standardmäßig

80 Werkzeuge (Kettenmagazin)

1 Palettenwechsler mit 2 Paletten

Matsuura

Hauptspindel 40 - 20.000 min-1

Innendurchmesser des Spindellagers 70 mm

Spindelmotorleistung 18,5/15 kW

Max. Drehmoment 108,5 Nm bis 1.320 min-1

Direktes Wegmeßsystem (Heidenhain) für X, Y und Z-Achsen

KNOLL Hochleistungskühlmittelanlage, bestehend aus:

Bgk98iyc0bn

1 Kratzband- oder Scharnierbandspäneförderer mit Hebepumpe und Späneabfuhr zur Bedienseite

1 Kühlmittelzufuhr durch die Spindel mit Kühlmittelpumpe KTS25-50T,

Leistung 17 l/min bei 70 bar, 5,5 kW, Kühlmitteldruck in 3 Stufen schalt-

}

bar

1 Außenkühlung mit Kühlmittelpumpe, Leistung 100 l/min bei 1,4 bar

1 Kühlmitteldusche mit Kühlmittelpumpe, Leistung 200 l/min bei 2,3 bar

1 Hydrostatfilter HL-450, Filterleistung ca. 450 min

Abmessungen der Gesamtanlage L x B x H ca. 2,7 x 1,5 x 2,3 m

Tankinhalt ca. 1.500 Liter

Spiralspäneförderer

Messtaster RENISHAW OMP 60 für das automatische Nullpunktsetzen

und Vermessen von Werkstücken, über den Werkzeugwechsler in die

Spindel einwechselbar. Inklusive EASY PROBE SOFTWARE

CE

BLUM Lasersystem, einschließlich Original-Softwarepaket für

Längen- und Durchmessermessung, Werkzeugbruchkontrolle,

Formkontrolle Werkzeugradius und Temperaturkompensation.

8 freie M-Funktionen

Rotierende Sichtscheibe

Schnittkraftüberwachung

Sonderzubehör für die Steuerung

Boeyynninxu

Erhöhung der Werkstückkoordinatensysteme von 6 auf 54

Anzahl Werkzeugkorrekturen 999 Paar(separate Korrektur von

Durchmesser und Länge)

5 Achsen Bearbeitungszentrum

Deckel Maho DMU 70 V

Baujahr : 2000

x-Weg 710mm

y-Weg 520mm

z-Weg 520mm

Steuerung : Heidenhain TNC 430

Drehzahlbereich : 12.000min/-1

Tischaufspannfläche : 700 x 500mm

Schwenkbereich B-Achse 180° Drehbereich C: 360° Anzahl der Werkzeugplätze 32pos.

max. Werkzeuglänge 315mm

max. Werkzeugdurchmesser 105mm

max. Werkzeugdurch. bei freier Nachbarbox. 130mm Gesamtleistungsbedarf ca. 40kVA

Maschinengewicht ca. 6,0t

5 Achsen CNC Universal Bearbeitungszentrum

DMU 70 V

Baujahr 2000

CNC Millplus Steuerung

Verfahrwege :

X : 710mm

Y : 520mm

Z : 520mm

Drehzahlbereich : 12.000 1/min

3D Bahnsteuerung

60 Fach-Werkzeugwechsler 2 Ketten, je 30

SK 40

NC-Rundtisch mit NC-Schwenkachse

0…180grad/ 700x500mm

Videos vorhanden !

MT CUT V 110 T

2007

Heidenhain iTNC 530

x-Weg. 1100 mm

y-Weg. 610 mm

z-Weg. 610 mm

Eilgang 32 m/min. m/min

Tischgröße 1250 x 610 mm

Werkzeugaufnahme SK 40

Steuerung Heidenhain iTNC 530

Späneförderer ja / yes

Werkzeugwechseleinrichtung 30 Pos.

Drehzahl 10000 1/min

Gesamtleistungsbedarf 13 kW

Maschinengewicht ca. 7,5 t

QUASER MK60 II E

1998

Heidenhain Steuerung

Verfahrwege :

X : 1020 mm

Y : 610 mm

Z : 650 mm

Tischgröße : 600 x 1400mm

Tischbelastung : 2000kg

CNC Dreh Fräs Zentrum

DOOSAN PUMA TT 2500 SY.

2007

Fanuc Series 18i-TB

Anzahl der Achsen : 8

Technische Daten :

Swing over bed : 800mm

Swing over saddle : 620mm

Recommended turning diameter : 255mm

Max. Turning diameter

Upper turret : 390mm

Lower turret : 300mm

Max. Working length : 350mm

Bar working diameter : 76mm

Tool station of both turrets : 12

Spindel speed : 4000rpm

Travel distance :

X1- axis : 255mm

X2- axis : 190mm

Z1-axis : 800mm

Z2-axis : 900mm

Y-axis : 120mm

B-axis : 810mm

C1 and C2-axis : 360deg

CNC Universal Bearbeitungszentrum STAMA

Typ: MC 526

Baujahr: 2012

Steuerung: Siemens 840D

Verfahrweg X-Achse mm 1000

Verfahrweg Y-Achse mm 400

Verfahrweg Z-Achse mm 360

Eilganggeschwindigkeit X-Y-Z mm/min 60

NC-Schwenkrundtisch mm 940 x 360

Schwenkbereich (B-Achse) Grad -5 bis +110

Werkzeugmagazin Anzahl 90

Spindelaufnahme HSK 63

Spindelantrieb kW 15

Spindeldrehzahl U/min 12.000

Bmtiuinbng

Zubehör

Dreh-Schwenktisch Torque Ø 250 mm, Direktes Meßsystem X.Y.Z-Achse,

Innere Kühlmittelzuführung 40bar, Hydr. Spannkreis doppeltwirkend,

Pneumatische Werkstückauflagekontrolle, Meßtaster Renishaw, Bohrerbruchkontrolle mit

Laserstrahl, Absauganlage, Nullpunktspannsystem, Beladeklappe, Roboterzelle RoboCube,

Lang Spannsystem mit Schraubstöcken, Späneförderer,

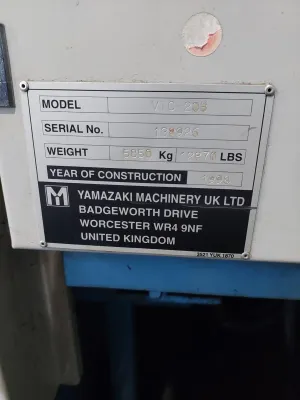

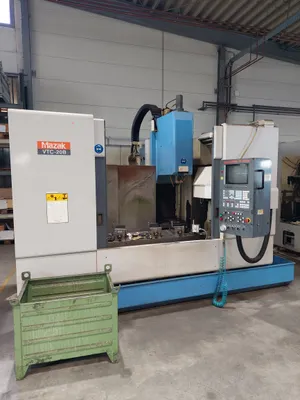

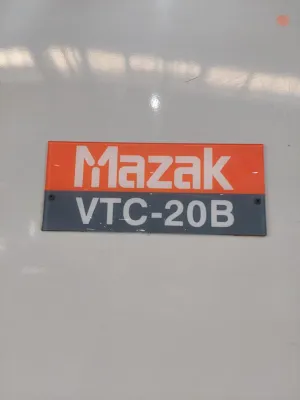

CNC Bearbeitungszentrum MAZAK VTC 20 B

1998

Technische Details

x-Weg 1120 mm

y-Weg 510 mm

z-Weg 510 mm

Werkzeugwechsler 30 Fach

Zusatzinformationen

Steuerung Mazatrol M PLUS

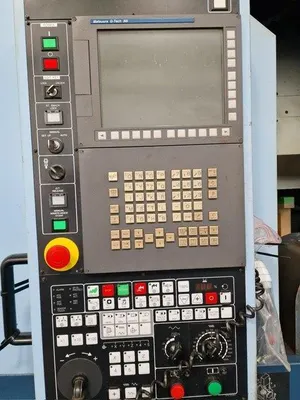

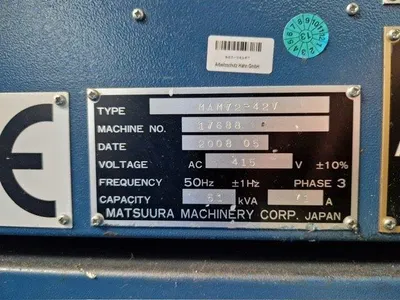

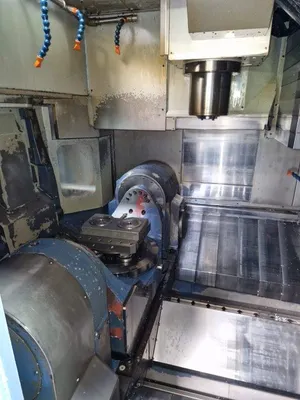

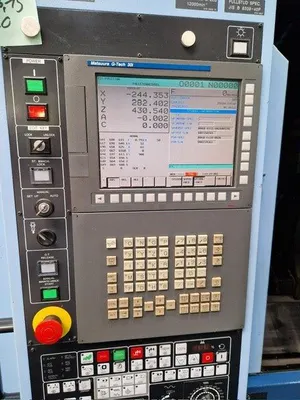

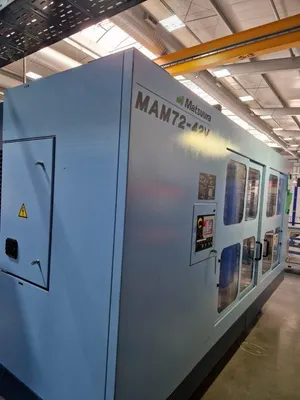

CNC- vertikal 5-Achsen Bearbeitungszentrum MATSUURA

Typ: MAM 72-42 V

Baujahr 2008

Steuerung: FANUC 30i

Verfahrweg X-Achse mm 550

Verfahrweg Y-Achse mm 440

Dpbx9D

Verfahrweg Z-Achse mm 580

Spindelaufnahme SK 40 BigPlus

Spindeldrehzahl U/min 12.000

Spindelmotor kW 11

Werkzeugmagazin 180

Plattenwechsler 2 Paletten

Palettengröße mm 300 x 300

Zubehör

Werkzeugmagazin für 120 Werkzeuge, Plattenwechsler mit 2 Paletten, Kratzband-

Späneförderer, Knoll Kühlmittelanlage KF400 Hochdruckkühlmitteleinrichtung durch die

Spindel, IKZ 70 bar, Kühlmitteldusche, HSC-Präzisionssteuerung für simultane 5-Achsen

Bearbeitung, Data Server,

 Mehr Informationen anfordern

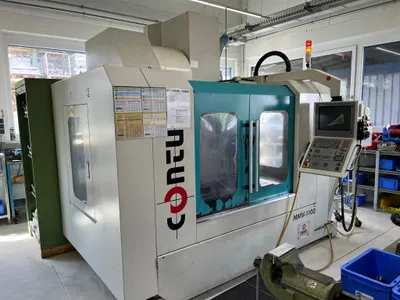

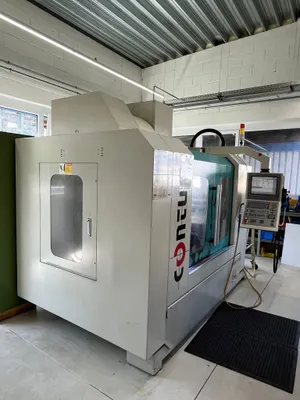

CNC BEARBEITUNGSZENTRUM

SAEILO CONTUR MMV 100

2008

Inbetriebnahme : 2010

Steuerung : Heidenhain iTNC 530

Verfahrene :

X : 1100mm

Y : 620mm

Z : 620mm

Tischfläche : 1200 x 625mm

Spindel Drehzahl : 8000rpm

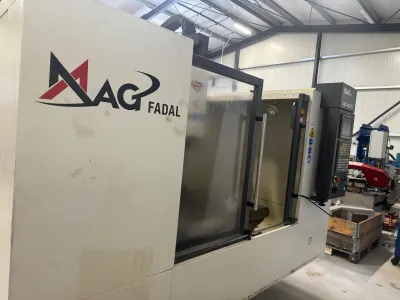

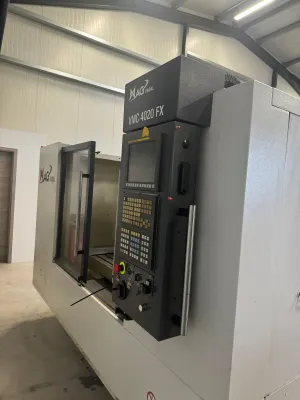

CNC BEARBEITUNGSZENTRUM

FADAL FX 4020

2008

Mit 4. Achse

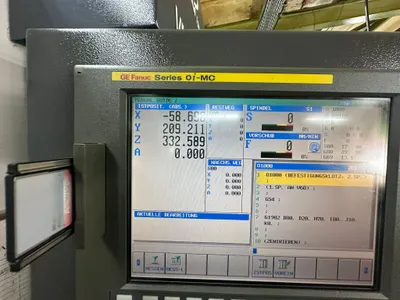

Steuerung : GE FANUC SERIES oi/MC

Technische Daten :

X-Verfahrwege 1016 mm

Y-Verfahrwege 508 mm

Z-Verfahrwege 508 mm

Tischlänge 1219.2 mm

Tischbreite 508 mm

Werkstückgewicht 680.6 kg

Werkzeugwechsler 21

Max. Spindeldrehzahlen 10000 rpm
