Lathes

MORI SIEKI ZL 200 MC

2001

Drehdurchmesser max. 390 mm

Drehlänge max. 424 mm

Steuerung Fanuc 18 i-M (MSD 501-II)

Umlaufdurchmesser über Bett 680 mm

Umlaufdurchmesser über Planschlitten 510 mm

Standard-Drehdurchmesser 180 mm

Spitzenweite 752 mm

Hauptspindel:

Drehzahlbereich - Hauptspindel 40 - 4.000 min/-1

Antriebsleistung - Hauptspindel 11 / 7,5 kW

Spindellagerdurchmesser 110 mm

Spindelbohrung 76 mm

max. Stangendurchmesser 65 mm

nutzbarer Stangendurchmesser - mm

Spindelnase JIS A2-6

C-Achse 0,001 °

CNC DREHMASCHINE

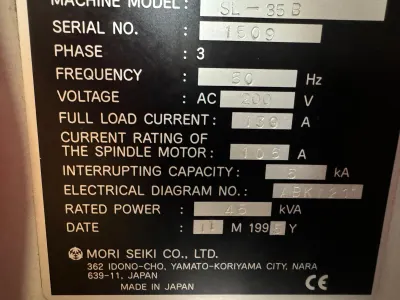

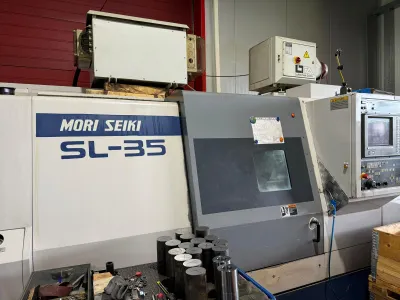

MORI SEIKI SL 35 B

1995

Swing over bed: 600 mm (23.62″)

Swing over cross slide: 425 mm(16.73″)

Distance between centers: 890 mm(35.04″)

Maximum turning diameter: 420 mm (16.54″)

Maximum turning length: 780 mm(30.71″)

X-axis travel: 240 mm (9.4″ )

Z-axis travel: 855 mm (33.66″)

CNC Drehmaschine NEF 400

2011

Mit angetriebene Werkzeuge

Technische Daten :

Drehdurchmesser 350 mm

Drehlänge 650 mm

Umlaufdurchmesser über Bett 385 mm

Umlaufdurchmesser über Planschlitten 350 mm

Abstand Spindelnase - Reitstock 902,5 mm

Coc Eg S Rrsv Umldegerb

Hauptspindel:

Drehzahlbereich - Hauptspindel 0 - 4.000 min/-1

Antriebsleistung - Hauptspindel 15,3 / 11,5 kW

Max. Drehmoment 430 Nm

Spindeldurchmesser im vord. Lager 100 mm

Spindelbohrung 87 mm

Stangendurchmesser max. 52 mm

nutzbarer Stangendurchmesser 52 (45) mm

max. Futterdurchmesser 250 mm

Futterdurchmesser 165 mm

Spindelkopf 170 h5

C-Achse 0,04 °

Werkzeugrevolver:

Anzahl der Werkzeugplätze 12 pos.

Schaftdurchmesser DIN 69880: 30 mm

Angetriebene Werkzeugstationen:

Anzahl der angetriebenen Werkzeugstationen 6 pos.

Drehzahlbereich - angetr. Werkzeugstationen max. 4.500 min -1

Antriebsleistung angetr. WZ-Stationen 5,5 kW

Verfahrwege:

x-Achse 255 mm

Dcecowhxkdj Eg S Rrgog

z-Achse 800 mm

Reitstock:

Reitstockverfahrweg 680 mm

Reitstockaufnahme MK 4

Spanndruck 6,8 kN

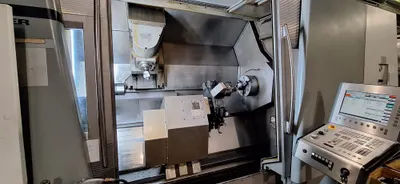

CNC - Dreh- und Fräszentrum

GILDEMEISTER - GMX 400 linear

Baujahr 2003

Siemens Steuerung

- Frässpindel

- Gegenspindel

- Werkzeugrevolver

- Y-Achse

- B-Achse

Technische Daten :

Arbeitsbereich

Umlaufdurchmesser : 640mm

Drehdurchmesser : 640mm

Drehlänge : 1585mm

Hauptantrieb Links

Antriebsleistung max. : 45kw

Drehzahl max. : 4000 min-1

Drehmoment max. : 750Nm

Drehmoment C Achse : 600Nm

Hauptspindel Links

Spannfutterdurchmesser : 200-400mm

Stangendurchmesser : 90mm

Schlitten Oben

Eilganggeschwindigkeit X/Y/Z : 40/24/70m/min

Schlittenweg X1/Y1 : 550/110mm

Direktes Wegmesssystem

Dreh/Frässpindel

Werkzeugaufnahme : HSK 63 A

Spindeldrehzahl max. 12.000 min-1

Indexierung Spindelachse : 1°

B-Achse

Schwenkweg B1 : 120°

Auflösung : 0,001

Werkzeugmagazin

Werkzeuganzahl : 60

Werkzeuglänge / Anzahl max. : 200/38-350/22mm

Werkzeuggewicht : G1/G2 : 6/10 kg

Werkzeugdurchmesser : 80-140mm

Werkzeugrevolver:

Anzahl der Werkzeugplätze 12 pos.

Werkzeugaufnahme 40 mm DIN 69880

Anzahl der angetriebenen Werkzeugstationen 12 pos.

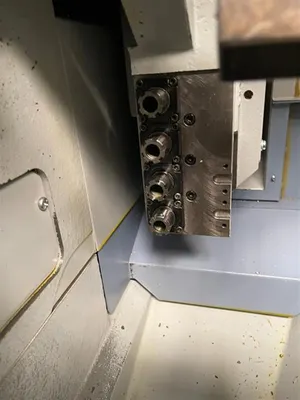

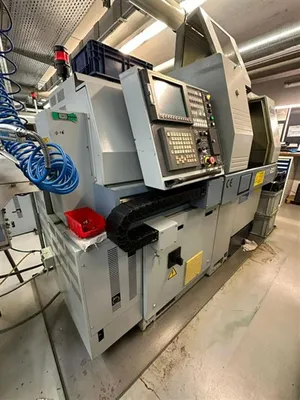

CNC LANGDREHAUTOMAT

GILDEMEISTER MSL42/7

BAUJAHR : 2011

STEUERUNG : FANUC 31i

Technische Daten :

Drehdurchmesser 42 mm

Spindeldurchlass max. 42 mm

Steuerung Fanuc 31i

Hauptspindel:

Max. Drehzahl 5.000 min/-1

Antriebsleistung 7,5 / 5,5 kW

Gegenspindel:

Max. Drehzahl 5.000 min/-1

Antriebsleistung 3,7 / 2,2 kW

Verfahrwege:

x-Achse 1,2,3: 60 mm

Doc Eg S Rswhlgxorgecg

x-Achse 4: 130 mm

z-Achse 2,3: 80 mm

z-Achse 4: 340 mm

Anzahl der Achsen 7

Beschleunigung max. 5 m/sec²

Eilgang 15 m/min

Werkzeughalterpositionen:

feststehendes Werkzeug S1/S2/S3 : 1/1/4 pos.

feststehendes Werkzeug S4 : 4 pos.

angetriebene Stationen S2/S4 : -/1 pos.

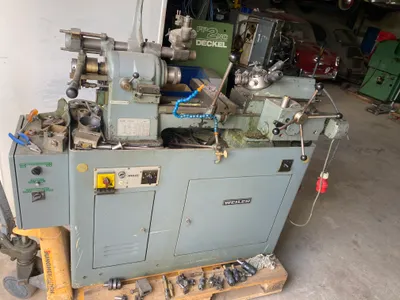

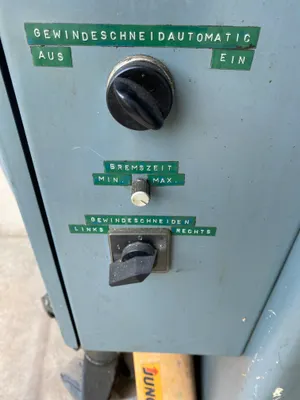

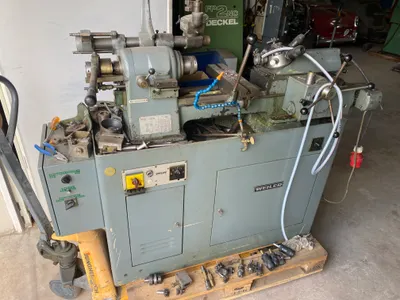

Weiler Revolverdrehmaschine mit allen Optionen:

• stufenloser elektrischer Revolvervorschub
• automatische Drehrichtungsumkehr der Hauptspindel zum Gewindeschneiden
• Gewindestrehleinrichtung

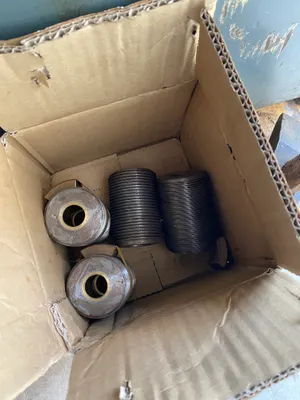

Mit Spannzangen.

38mm Spindeldurchlass.

Mit Werkzeugen

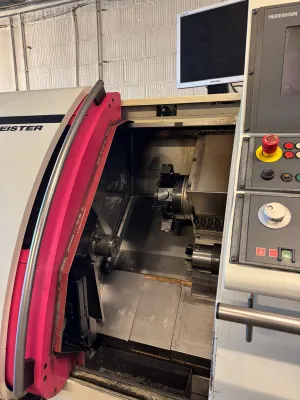

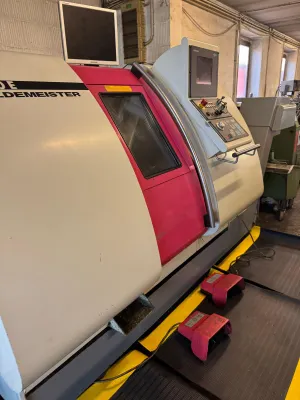

CNC Drehmaschine

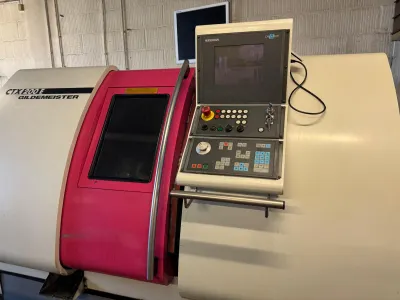

Gildemeister CTX 200 E

Baujahr : 1998

Heidenhein CNC-Steuerung

Technische Daten :

CNC-Steuerung: Heidenhein

maximale Drehlänge: 350 mm

maximale Drehdurchmesser: 160 mm

maximale Stangendurchmesser: fi 42 mm

Kapazität des Werkzeugkopfes: 12 Stk. ( angetrieben )

maximale Spindeldrehzahl: 5000 U/min.

Leistung des Spindelantriebs: 7,5 kW

Ausstattung der CNC-Drehmaschine

Aufnahmespindel

angetriebene Werkzeuge

Stangenlader: IEMCA VIP 70 CNC

Werkzeughalter und -backen

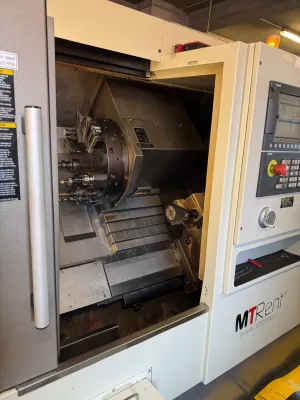

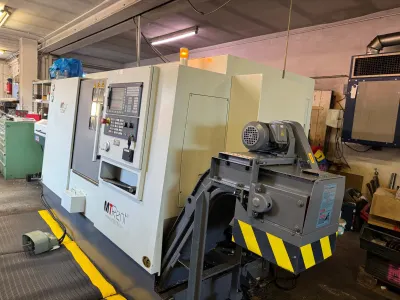

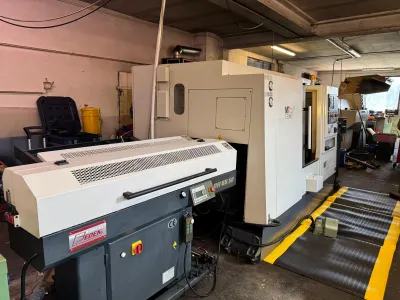

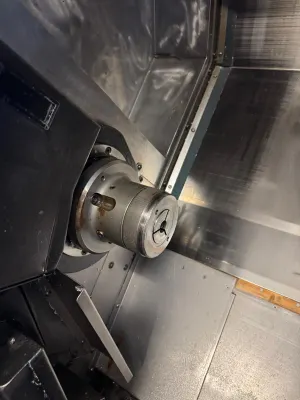

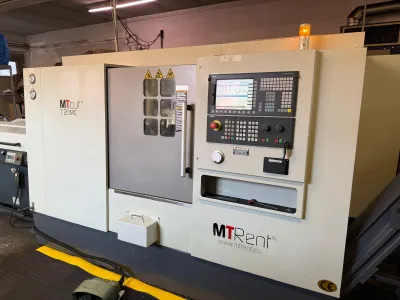

CNC Dreh-Fräszentrum

MTCUT T20MC

Baujahr : 2011

Angetriebene Werkzeuge vorhanden

Zubehör vorhanden

Technische Daten :

Arbeitsbereich

• Max. Drechtdurchmesser: Ø 470 mm (18,5”)

• Max. Bearbeitungsdurchmesser: Ø 280 mm (11,02”)

• Max. Bearbeitungslänge: 508 mm (20”)

• Bettschlitten- und Neigungswinkel: 45°

Bett

• Max. Längsverfahrweg (Z-Achse): 520 mm (20,47”)

• Z-Achsen-Servomotor: 1,4 kW (1,8 HP)

• Z-Achse Schnellvorschub: 30 m/min (1181”/min)

• Max. Querfahrweg (X-Achse): 176 mm (6,93”)

• X-Achsen-Servomotor: 1,4 kW (1,8 HP)

• X-Achse Schnellvorschub: 30 m/min (1181”/min)

Spindel

• Lochdurchmesser Hauptspindel / Zugstangendurchmesser: Ø 62 mm (Ø 2,44”) / Ø 52 mm (Ø 2,04”)

• Spindelnase: ASA A2-6

• Konuswinkel der Bohrung in 8”-Spindel: 1/20

• AC-Hauptspindelmotor: FANUC 7,5/11 kW (10 HP / 15 HP)

• Drehzahl 8”-Hauptspindel: Standard 4500 U/min

Werkzeugrevolver

• Typ: Hydraulische Spannvorrichtung

• Bohrstangendurchmesser / Position: Ø 32 mm

• Drehmeißelquerschnitt / Position: □ 20 mm × 20 mm / □ 25 mm × 25 mm

Reitstock

• Achsendurchmesser: Ø 75 mm (2,95”)

• Hub: 425 mm (16,73”)

• Pinolentyp: Fest

• Pinolen-Kegelaufnahme: MT Nr. 4

• Pinolenhub: 100 mm (3,94”)

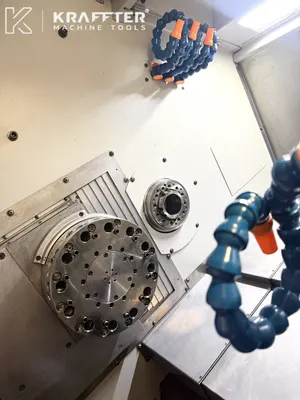

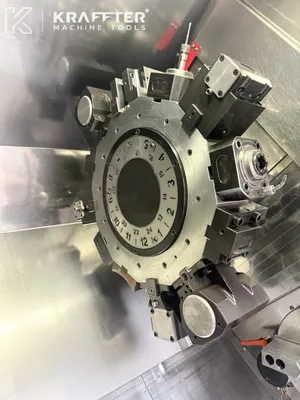

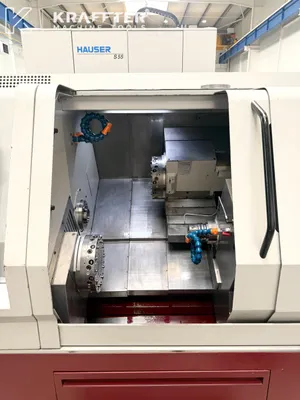

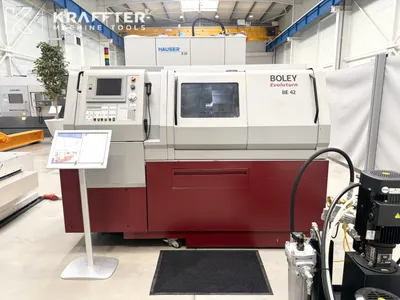

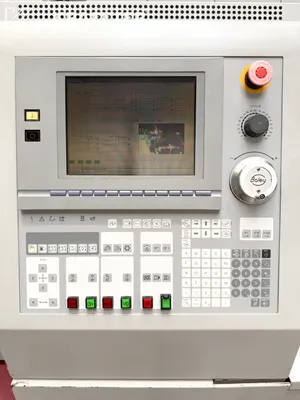

CNC Lathe BOLEY BE-42

TECHNICAL CHARACTERISTICS:

Year of manufacturing: 2002

CNC control: MITSUBISHI Meldas 635LCC

Max. turning diameter: 140 [mm]

Stroke Z1 axis: 200 [mm]

Stroke X1 axis: 170 [mm]

Stroke Z2 axis: 395 [mm]

Stroke X2 axis: 110 [mm]

Stroke Z3 axis: 170 [mm]

Stroke X3 axis: 110 [mm]

Spindle nose: 48 DIN 6343

Spindle throughbore: 42 [mm]

Min. spindle speed: 80 [rpm]

Max. spindle speed: 8000 [rpm]

Increment C-axis: 0.001 [°]

Spindle power: 7.5 [kW]

Counter spindle throughbore: 42 [mm]

Min. counter spindle spindle speed: 60 [rpm]

Max. counter spindle speed: 6000 [rpm]

Counter spindle increment C-axis: 0.001 [°]

Counter spindle power: 2.2 [kW]

Type of tool holders: VDI 20

Number of tool stations - Turret 1: 12

Number of tool stations driven - Turret 1: 12

Max. speed driven tools - Turret 1: 4500 [rpm]

Number of tool stations - Turret 2: 12

Number of tool stations driven - Turret 2: 12

Max. speed driven tools - Turret 2: 4500 [rpm]

Lubrication tank capacity: 210 [l]

Total power required: 14 [kVA]

Rated current: 20 [A]

Supply voltage: 400 [V]

RS232 Interface: Yes

Dimensions: 2350 x 1590 x 1730 [mm]

Weight: 3300 [Kg]

INCLUDED EQUIPMENT:

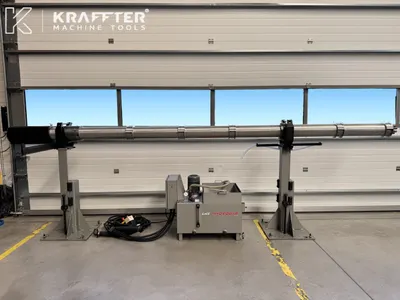

x1 LNS HYDROBAR bar feeder

x1 coolant tank

x6 radial live tool holders VDI 20

x5 axial live tool holders VDI 20

x21 static tool holders VDI 20

x1 parts catcher basket VDI 20

x17 VDI 20 blanking plugs

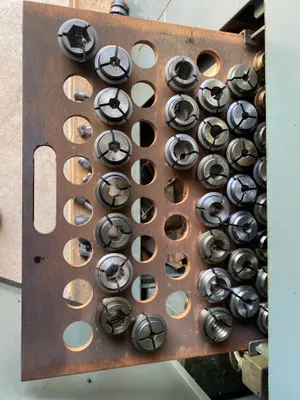

x28 collets

x4 collet chucks

x1 3-color status light

x1 "Electrical diagrams" manual

x1 "Operation & Maintenance" manual

x1 Operator’s manual

Machine visible under power in our premises by appointment.

Price on request, loading on truck included.

Possibility of shipping Worldwide.

The information on this page has been obtained by the best of our ability. Therefore, its accuracy can not be guaranteed.

Machines similar to Biglia, Index, Tsugami, Miyano, Star, and DMG Mori Tornos lathes, but also milling machines, grinding machines, and CNC.

Voll funktionsfähige Gebrauchtmaschine mit umfassendem Zubehörpaket

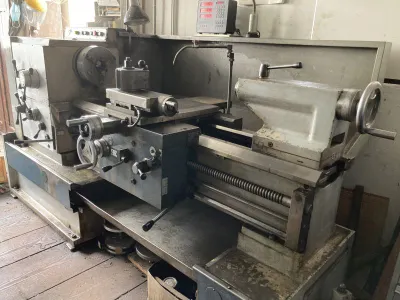

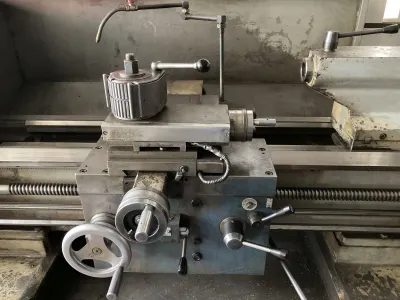

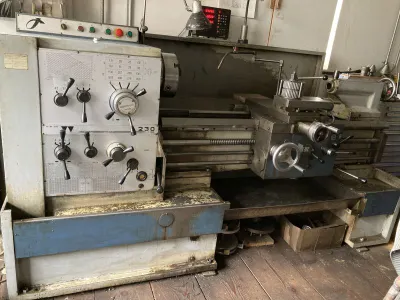

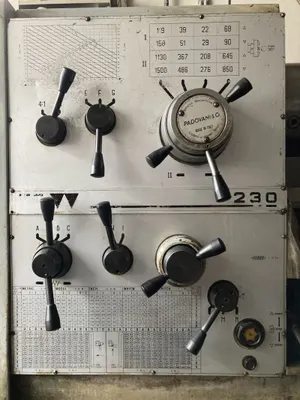

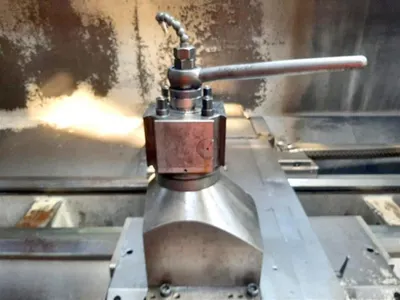

Die Padovani Labor 230 ist eine robuste Leit-/Zugspindeldrehmaschine, ideal für präzise Metallbearbeitung in Werkstatt und Produktion. Sie überzeugt durch ihre solide Bauweise, zuverlässige Technik und eine breite Drehzahlspanne.

Technische Daten:

– Drehlänge: 1.000 mm

– Spitzenhöhe: 230 mm

– Spindelbohrung: 77 mm

– Drehzahlbereich: 22–1.500 U/min (16 Stufen)

– Spindelbremse

– Ausnehmbares Maschinenbett

Zubehör im Lieferumfang:

– Kühlmittelanlage

– Spritzwand

– Multifix-Stahlhalter mit 5 Einsätzen

– 3-Achsen-Positionsanzeige (Heidenhain)

– Maschinenleuchte

– 3-Backenfutter Ø 250 mm

– Mitnehmerscheibe

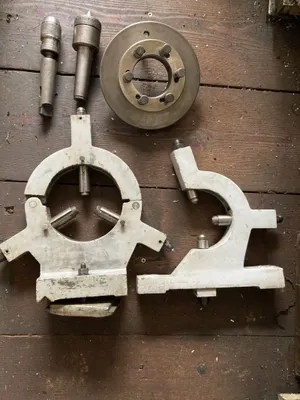

– Stehlünette & Mitlauflünette

– Mitlaufkörner

– Bohrfutter

Besonderheiten:

– Sofort einsatzbereit

– Ideal für Drehbearbeitungen im Maschinenbau

– Hochwertige Ausstattung für professionelle Anwendungen

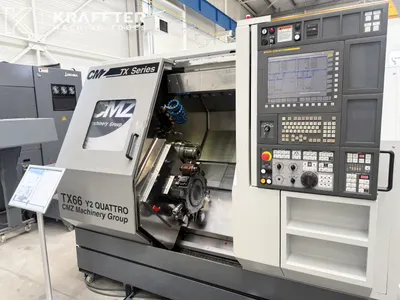

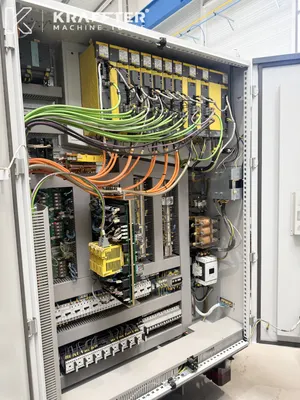

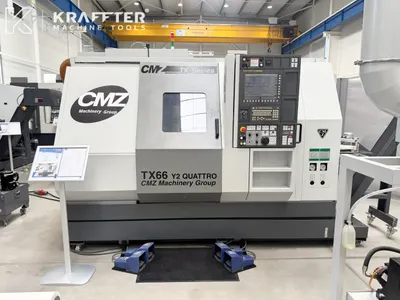

CNC Lathe CMZ TX 66 Y2 Quattro

TECHNICAL CHARACTERISTICS:

Year of manufacturing: 2010

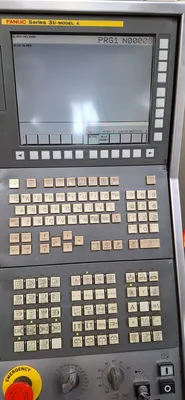

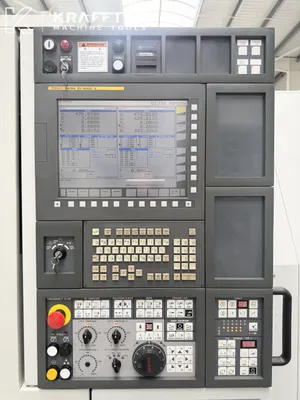

CNC control: FANUC 31i - MODEL A

Distance between chucks: 639 [mm]

Max. turning diameter: 255 [mm]

Height of centers over cariage: 270 [mm]

Stroke Z1 axis: 500 [mm]

Stroke X1 axis: 190 [mm]

Stroke Y1 axis: +/- 40 [mm]

Stroke Z2 axis: 500 [mm]

Stroke X2 axis: 190 [mm]

Stroke Y2 axis: +/- 40 [mm]

Rapid traverse rate X axis: 16000 [mm/min]

Rapid traverse rate Z axis: 20000 [mm/min]

Rapid traverse rate Y axis: 12000 [mm/min]

Axes acceleration: 1g

Spindle nose: ASA 8" A2

Max. bar diameter: 66 [mm]

Spindle throughbore: 77 [mm]

Max. spindle speed: 4000 [rpm]

Spindle power: 15 [kW]

Spindle torque: 136 [Nm]

Counter spindle nose: ASA 6" A2

Max. bar diameter counter spindle: 52 [mm]

Counter spindle throughbore: 61 [mm]

Counter spindle stroke: 635 [mm]

Max. counter spindle speed: 5000 [rpm]

Counter spindle power: 7.5 [kW]

Counter spindle torque: 68 [Nm]

Turret indexing time: 0.1 [s/pos]

Number of tool stations - Turret 1: 12

Number of tool stations driven - Turret 1: 12

Max. speed driven tools - Turret 1: 6000 [rpm]

Number of tool stations - Turret 2: 12

Number of tool stations driven - Turret 2: 12

Max. speed driven tools - Turret 2: 6000 [rpm]

Live tools power: 18 [kW]

Total power required: 65 [kVA]

Supply voltage: 400 [V]

Weight: 9600 [Kg]

INCLUDED EQUIPMENT:

1x Chip conveyor

1x LNS QUICKLOAD bar feeder (bar length 1500 mm // max. Ø80 mm)

1x High-pressure pump

1x RENISHAW RP3 tool probe

1x Part catcher

1x Pneumatic part ejector

4x axial driven tool holders

6x radial driven tool holders

18x static tool holders

1x SMW AUTOBLOK collet chuck (main spindle)

1x KITAGAWA B-208 3-jaw concentric chuck (counter-spindle)

CMZ technical documentation

Machine visible under power in our premises by appointment.

Price on request, loading on truck included.

Possibility of shipping Worldwide.

The information on this page has been obtained by the best of our ability. Therefore, its accuracy can not be guaranteed.

Machine tool similar to a turn-mill center, machining center, and milling machine, and to brands such as Schaublin, Index, or Mori Seiki, Traub and Tsugami, Star or Tornos, Biglia, Nakamura, Miyano, DMG, Mazak.

CNC lathe, NC lathe, numerical lathe, machining center, NC milling machine, CNC milling machine, numerical milling machine, Fanuc, iTNC, TNC, Heidenhain, Mori Seiki, Mazak, Hurco, Nakamura, Takamura, Hardinge.

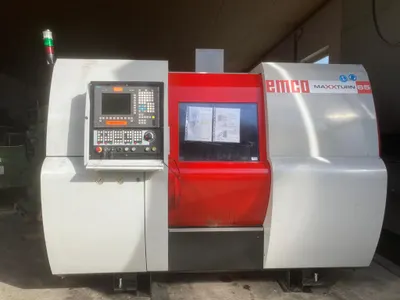

Hochpräzise CNC-Drehmaschine mit Y-Achse und angetriebenen Werkzeugen

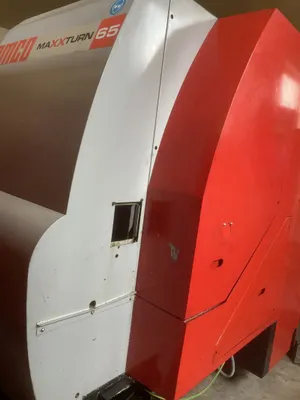

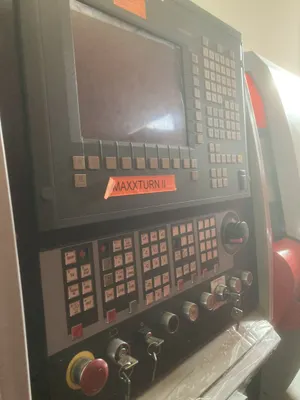

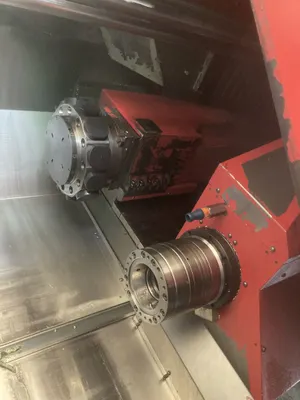

Die Emco Maxxturn 65 Big Bore ist eine moderne CNC-Drehmaschine für komplexe Bearbeitungen. Mit Siemens 840D-Steuerung, angetriebenen Werkzeugen und großem Stangendurchlass bietet sie maximale Flexibilität und Präzision bei der Metallbearbeitung.

Technische Daten:

– Baujahr: 2009

– Steuerung: Siemens 840D

– Verfahrwege: X = 260 mm, Z = 610 mm

– Max. Drehdurchmesser: 500 mm

– Drehzahlen Hauptspindel: 0 – 4.000 U/min

– Drehzahlen Gegenspindel: 0 – 7.000 U/min

– Y-Achse: ±40 mm

– C-Achse vorhanden

– Revolver: 12-fach, alle Stationen angetrieben

– Werkzeugaufnahme: VDI 30

– Drehzahl angetriebene Werkzeuge: 0 – 5.000 U/min

– Stangendurchlass: 76,2 mm

Zubehör im Lieferumfang:

– Hainbuch Spannzangenfutter (Haupt- & Gegenspindel)

– Teilefänger

– Späneförderer

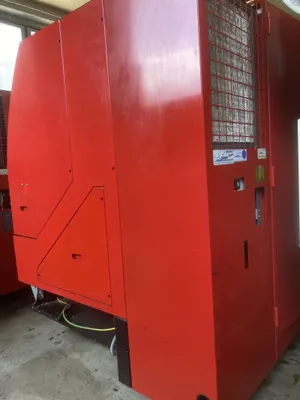

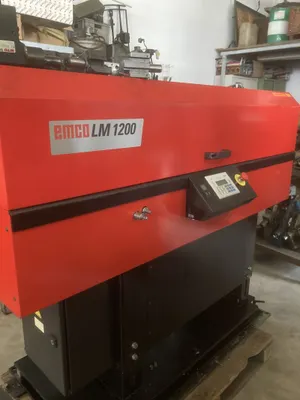

– Emco Lademagazin LM 1200

– Spülpistole

– Diverse Werkzeughalter und angetriebene Werkzeuge

Besonderheiten:

– CNC-Drehmaschine mit Y- und C-Achse

– Angetriebene Werkzeuge für flexible Bearbeitung

– Siemens 840D Steuerung für präzise Programmierung

– Ideal für Serienfertigung und komplexe Drehteile

– Sofort einsatzbereit

Präzise CNC-Drehmaschine mit Y-Achse und angetriebenen Werkzeugen

Die Emco Maxxturn 65 ist eine leistungsfähige CNC-Drehmaschine für anspruchsvolle Bearbeitungsaufgaben. Mit Siemens 840D-Steuerung, angetriebenen Werkzeugen und Y-Achse bietet sie höchste Flexibilität für komplexe Werkstücke in der Serien- und Einzelteilfertigung.

Technische Daten:

– Baujahr: 2005

– Steuerung: Siemens 840D

– Verfahrwege: X = 260 mm, Z = 610 mm

– Y-Achse: 80 mm

– Drehzahlen Hauptspindel: 0 – 5.000 U/min

– Drehzahlen Gegenspindel: 0 – 7.000 U/min

– C-Achse vorhanden

– Revolver: 12-fach, alle Stationen angetrieben

– Werkzeugaufnahme: VDI 30

– Drehzahl angetriebene Werkzeuge: 0 – 5.000 U/min

– Stangendurchlass: 65 mm

Zubehör im Lieferumfang:

– Hainbuch Spannzangenfutter an Haupt- und Gegenspindel

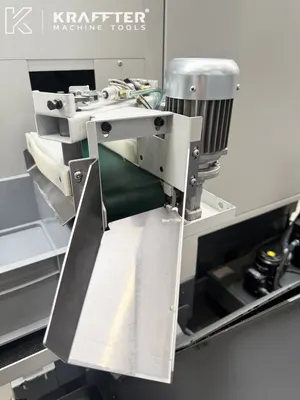

– Teilefänger

– Späneförderer

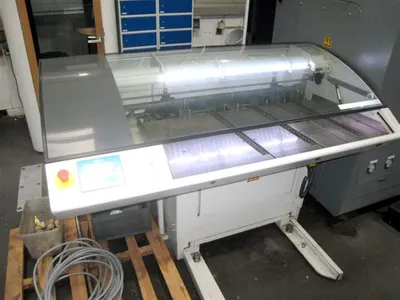

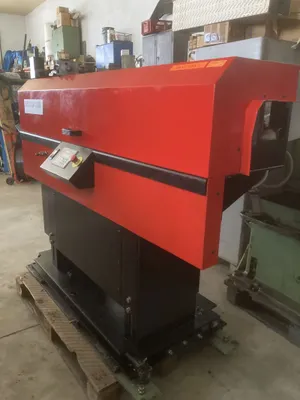

– Emco Lademagazin LM 1200

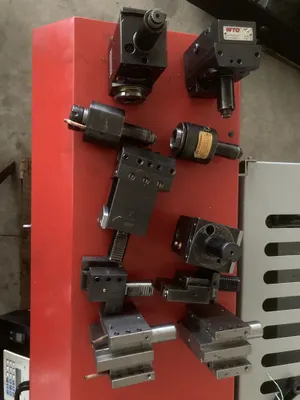

– Diverse Werkzeughalter

Besonderheiten:

– CNC-Drehmaschine mit Y- und C-Achse

– Vollständig angetriebener Revolver

– Siemens 840D Steuerung für präzise Programmierung

– Ideal für präzise Drehbearbeitung und Komplettfertigung

– Sofort einsatzbereit

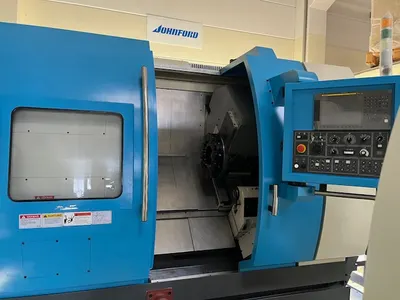

CNC Drehmaschine JOHNFORD Modell: SL-50

Baujahr 10/2020, unbenutzt

Technische Daten:

• Drehdurchmesser über Querschlitten: 450 mm
• Umlauf über Bett: 580 mm
• Spindelbohrung: 86 mm, Stangendurchlass: 76,5 mm
• Spindelkopf: A2-8
• Antriebsleistung: 15 / 18,5 kW (100 %)
• Drehzahl: 1 – 3500 stufenlos
• 12-fach Revolver, Werkzeugaufnahme 25x25, Bohrstange 30 mm
• Achsen X/Z = 250 mm / 650 mm
• Steuerung: Fanuc System 0i
• Hydraulischer Reitstock, verfahrbar
• Pinolendurchmesser: 85 mm, Hub: 100 mm, Verfahrweg: 530 mm

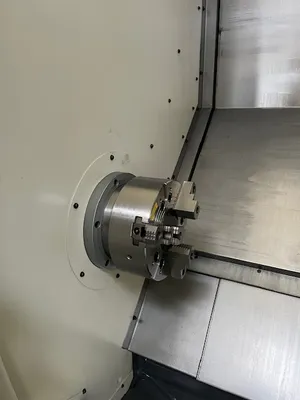

• 3-Backenfutter: 250 mm
• Späneförderer

Optionale Ausbaustufen:

• FANUC 0i Steuerung mit Manual Guide i, 10,4" LCD
• Sicherheitssoftware FANUC Dual Check Safety
• C-Achse & angetriebene Werkzeuge VDI 30
• Y-Achse, Verfahrweg +/- 30 mm

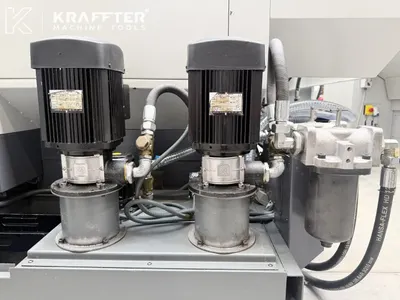

• Kühlmittel-Hochdruckeinrichtung, 20 bar

Listenpreis: € 173.500,-

Sonderpreis: € 99.000,-

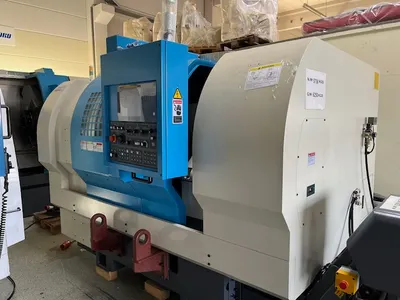

CNC Drehmaschine JOHNFORD Modell: SL-35

Baujahr 10/2020, unbenutzt

Technische Daten:

• Drehdurchmesser über Querschlitten: 350 mm
• Umlauf über Bett: 400 mm
• Spindelbohrung: 65 mm, Stangendurchlass: 51 mm
• Spindelkopf: A2-6
• Antriebsleistung: 15 kW (100 %)
• Drehzahl: 1 – 4500 stufenlos
• 12-fach Revolver, Werkzeugaufnahme 25x25, Bohrstange 30 mm
• Achsen X/Z = 190 mm / 400 mm
• Steuerung: Fanuc System 6TB

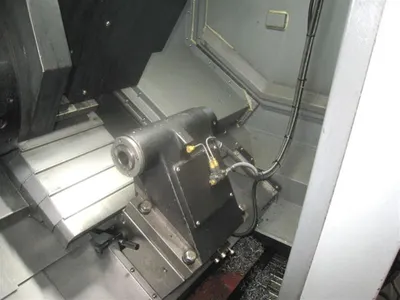

• Hydraulischer Reitstock
• Pinolendurchmesser: 60 mm, Hub: 60 mm, Verfahrweg: 320 mm
• Dreibackenfutter: 200 mm
• Späneförderer

Optionale Ausbaustufen:

• Reitstock hydraulisch verfahrbar
• FANUC 0i Steuerung mit Manual Guide i, 10,4" LCD
• Sicherheitssoftware FANUC Dual Check Safety
• C-Achse & angetriebene Werkzeuge VDI 30
• Y-Achse, Verfahrweg +/- 30 mm
• Kühlmittel-Hochdruckeinrichtung, 20 bar

Listenpreis: € 144.000,-

Sonderpreis: € 82.000,-

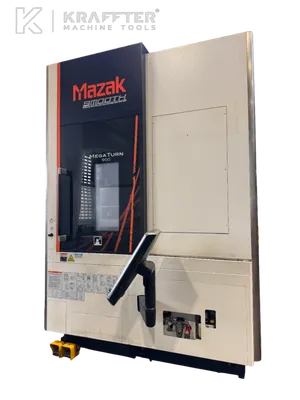

CNC Vertical lathe MAZAK Mega Turn 900

TECHNICAL CHARACTERISTICS:

CNC control: MAZATROL SmoothG

Max. turning diameter: 920 [mm]

Max. cutting diameter: 1000 [mm]

Stroke X axis: 470 [mm]

Stroke Z axis: 876 [mm]

Rapid traverse rate X axis: 24000 [mm/min]

Rapid traverse rate Y axis: 24000 [mm/min]

Spindle nose: A2-15

Max. spindle speed: 1250 [rpm]

Spindle power: 30 [kW]

Spindle torque: 3655 [Nm]

Min. distance from spindle face to turret face: 154 [mm]

Max. workpiece weight: 3000 [Kg]

Max. distance from spindle face to turret face: 1030 [mm]

Number of tool stations: 12

Turret indexing time: 0.4 [s/pos]

Lubrication tank capacity: 516 [l]

Total power required: 58.9 [kVA]

Supply voltage: 400 [V]

Dimensions: 2375 × 4558 × 3659 [mm]

Weight: 14000 [Kg]

More information available upon request.
